Profi Scherenhebebühne Überflur Lift 3.0t "Erfurt"

Schreiben Sie die erste Kundenmeinung

Kurzübersicht

Scherenhebebühne 3000 kg


XX70


Tragkraft 3.000kg


Geeignet für den gewerblichen Gebrauch!


Versandkosten innerhalb Deutschland (ohne Inseln)
Sperrgut. Sped. 199,- €

Verfügbarkeit: Auf Lager

Lieferzeit: 5 - 10 Werktage

Regulärer Preis: 3.299,00 €

Special Price 2.399,00 €

Inkl. 19% MwSt., zzgl. Versand

Regulärer Preis: 3.299,00 €

Special Price 2.399,00 €

Inkl. 19% MwSt., zzgl. Versand


FAQ's

Eine Frage stellen

  • Welchen Unterschied gibt es zwischen 230V und 400V Anschluss?

    In Deutschland wird zu fast jedem Haushalt oder Gewerbebetrieb der Strom mit mind. 400 Volt Leitung (Industriestrom) im Verteilerkasten transportiert. Hier nutzt ein normaler Haushalt in der Regel 230 Volt (Lichtstrom) für seine elektrischen Haushalts-Geräte. Bei gewerblichen Betrieben wird im Büro in der Regel 230 Volt genutzt, hingegen kommt in der Werkstatt i.d.R. 400 Volt zum Einsatz. Der Grund ist, dass für Maschinen 400 Volt die saubere Lösung ist, da 230 Volt nur eine Kompromiss-Lösung ist.

    Ein 400 Volt Motor mit 3 Phasen braucht keinen Hilfskondensator. Bei den 230 V Pumpen ist immer ein solcher verbaut. Da kann eine Fehlerquelle liegen.

    Sonst liegt der Unterschied im Stromverbrauch. Hier liegt der Verbrauch jedoch beim 230 Volt Pumpe höher als bei einer 400 Volt Anlage. Der höhere Stromverbrauch kommt bei den 230 Volt Anlagen aufgrund des enorm hohen Anlaufstromes zu Stande. Hier muss zwingend darauf geachtet werden eine C16 Absicherung im Haussicherungskasten zu besitzen, da sonst einem immer die Sicherung rausfällt. Ein Elektriker wird immer eine 400 Volt Anlage empfehlen aufgrund der Langlebigkeit der Anlage gegenüber von 230 Volt Anlagen.

    Wir von Hebebühnen Krömer empfehlen für gewerbliche Kunden grundsätzlich eine 400 Volt Anlage und für Private Hobbyschrauber auch Industriestrom, falls 400 Volt vorhanden ist.

    War die Antwort hilfreich?

  • Wie entlüfte ich die Krömer Scherenhebebühne XX60, XX61, XX70?

    Hier finden Sie die Anleitungschritte zum Entlüftungsvorgang (ebenfalls in der Anleitung auf Seite 144 zu finden).


    DOWNLOAD


    War die Antwort hilfreich?

  • War die Antwort hilfreich?

  • Wie hoch sollte der Raum für die Krömer Doppelscherenhebebühne sein?

    Wichtig!

    Für einen problemlosen Betrieb der Hebebühne und zur Vermeidung von Fahrzeug-/Deckenschäden muss eine Raumhöhe von mindestens 4,20m, bzw.4,50m (abhängig von Fahrzeug- und Hubhöhe der Hebebühne) gegeben sein. Die Abmessungen der Hebebühne entnehmen Sie der Technischen Zeichnung.

    War die Antwort hilfreich?

  • Was tun, wenn die Krömer Scherenhebebühne beim Absenken nicht richtig funktioniert?

    Anliegen: "Beim kauf wurde versichert dass die Anlage für den Einzel Betrieb ausgelegt ist. Die Anlage ist jetzt hydraulisch und mit Druckluft usw angeschlossen, mir wurde versichert das wäre korrekt angeschlossen. Jetzt haben wir das Problem dass die Anlage elektronisch nichz richtig funktioniert. Die Anlage macht folgendes: Knopf hoch - > Bühne fährt hoch, Knopf runter - > Bühne fährt hoch (wenn man den Knopf loslässt hört man kurz Luft aus dem Magnetventil entweichen), Knopf verriegeln - > Bühne senkt sich langsam ab." - P. F.

    Ursache: Die Bühne fährt beim Ablassen erst nach oben und dann nach unten ("Wippen").

    Lösung: Beim Ablassen der Bühne aus maximaler Hubhöhe kann es bei falscher Einstellung der Zeitschaltuhr zu einem "Wippen" der Scherenhebebühne kommen. In diesem Fall fährt die Bühne mehrere Male hintereinander kurz auf und ab, bevor der Absenkvorgang eingeleitet wird. Wenn auch Ihre Bühne wippt, muss die Zeitschaltuhr neu eingestellt und das eingefüllte Hydrauliköl an die Werkstatttemperatur angepasst werden. Beim Absenkvorgang gibt die Zeitschaltuhr an, wie viel Zeit (ms, sec) die Bühne nach oben geht, bevor sie nach unten fährt.

    ID: 9490

    Quelle: Föhner Werkstatt (100006935)

    War die Antwort hilfreich?

  • Bühne fährt mit dem Aufwärtsknopf (Up) nicht nach oben.

    Problembeschreibung:

    Wir haben vor kurzem unsere Krömer Hebebühne von Ihnen erhalten. Nach dem Aufbau haben wir versucht sie wie beschrieben nach Anleitung einzustellen, damit sie sich gleichmäßig hebt und senkt. Nach mehrmaligen prüfen der Hydraulik-Leitungen auf richtigen Anschluss und mehrmaligen versuche die Bühne zu heben, hatte sich immer nur vom Schaltkasten aus die ganz linke Bühne gehoben. Nachdem die linke Seite der Krömer Doppelscherenhebebühne sich komplett gehoben hatte fing die rechte Seite sich zu heben an, aber nur ein paar cm schaffte und wir feststellten, dass der Motor es nicht mehr schaffte die zweite Seite zu heben, nur noch ganz langsam lief und heiß wurde. Darauf hin haben wir uns auf Fehlersuche begeben und vermutet das wir vielleicht die Phasen beim beim Starkstromstecker (CCE Stecker) vertauscht haben und haben darauf 2 getauscht, bei dem Versuch die Bühne zu heben hat darauf hin die Platine kurz nach betätigen des Hebeknopfes angefangen zu schmoren und zu rauchen, darauf hin haben wir natürlich den Vorgang sofort abgebrochen. Wie wir darauf hin feststellen mussten sind bei der Platine ( siehe Fotos, Anhang; Platine-Hebebuehne-Kroemer.jpg) Widerstände durchgeschmort. Was uns nach näheren betrachten aufgefallen ist das die Sicherung in der Leiterplatte ganz geblieben ist und auch kein Schutzschalter rausgeflogen ist.
    Was würde uns das kosten wenn von Ihnen jemand kommen würde um die Hebebühne wieder gangbar zu machen und die restlichen Sachen zu erledigen? Die Hebebühne ist soweit komplett aufgebaut und angeschlossen bis auf die Verankerung am Boden.

    100006753

    Ursache:

    Überspannungsschaden beim Aufbau der Bühne

    1. Beschädigung der Platine

    2. AC Contractor beschädigt

    3. Konfiguration des Computers gelöscht

    Lösung:

    1. Dem Kunden wurde eine neue Platine zugeschickt. Kunde tauschte Platine aus und überprüfte Kabelverbindung 3-6 zum Endabschalter. Danach lief die Krömer Scherenhebebühne ohne Probleme - Aufwand 20 min

    2. AC contractor Probleme (unwahrscheinlich) 3. Taster kaputt (wahrscheinlich nicht) 4. Computer Programmierung überprüfen (wahrscheinlich ok) - Aufwand 10 min

    3. Industriesteuerung neu konfigurieren (Link) - Aufwand 10 min

    Der Aufbau der Bühne betrug trotz des Spannunsgschadens der beim Anschliessen der Bühne an das Strom-Netz insgesamt nur 6 Stunden.

    Dem Kunden wurde keine zusätzliche Rechnung gestellt.

    ACHTUNG: Endadbschalter (Limit Switch) muss beim ersten Hochfahren deinstalliert werden.

    Warum? Im Rahmen der Entlüftung könnte der Endabschalter beschädigt werden.

    War die Antwort hilfreich?

  • Wie konfiguriere ich die Industriesteuerung der XX60, XX61, XX62, XX70, XX71?

    Hier finden Sie eine detaillierte Anweisung bei Problemen mit der Industriesteuerung.

    DOWNLOAD

    War die Antwort hilfreich?

Details

Doppel-Scherenhebebühne XX70 - "Erfurt" für die Überfluhrmontage

Tragkraft bis 3.000 kg!

Für Wartungs- und Instandhaltungsmaßnahmen an Reifen und unteren Teilen der Karosserie gehört eine Scherenhebebühne von Krömer als ideale Ausstattung für Gewerbetreibende im KFZ-Bereich dazu.

Die eingebaute Umlenkhilfe erlaubt es erstmals, Fahrzeuge direkt aus der Null-Position anzuheben. Durch die Technische Bauweise einer Hebebühne, benötigt diese immer etwas Freihub von ca. 10 cm, damit sie ihre Kraft entfalten kann.

So ist es mit einer Umlenkhilfe nun möglich Fahrzeuge direkt anzuheben. Ein technisches Detail, das andere Hersteller ohne Umlenkhilfe gerne verschweigen oder gegen Aufpreis anbieten.

Ideale Arbeitsbedingungen für einen professionellen Kfz-Betrieb

Hinweis!

Für die Benutzung der Bühne benötigen Sie neben einem Kompressor (mind. 4-6 bar) auch Hydrauliköl* (20 Liter erforderlich, Betriebsanleitung beachten).

Für einen problemlosen Betrieb der Hebebühne und zur Vermeidung von Fahrzeug-/Deckenschäden, sollte mit größeren Fahrzeugen (z.B. Multivan) eine Raumhöhe von mindestens 4,20m gegeben sein. Die Abmessungen der Hebebühne entnehmen Sie der Technischen Zeichnung. Beachten Sie bitte die Höhe der zu hebenden Fahrzeuge.




Technische Daten:

EigenschaftenDaten
Tragkraft (dynamisch): 3.000 kg
Tragkraft (statisch): 4.500 kg
Maximale Hubhöhe:

1.900 mm

Überfahrhöhe: 110 mm
Gesamtbreite: 2.100 mm
Gesamthöhe: 1.900 mm
Hubzeit: 50 Sek.
Motorleistung: 2.2 kW
Elektroanschluss: 230 oder 400/50 (V/Hz.) 16 A CEE (C2/Träge)
Hydraulische Druckleistung: 16 MPa
Gesamtgewicht: 880 kg
Weitere Merkmale:
1A Verarbeitungsqualität mit CE-Zertifikat für UVV Abnahme
Produktion nach ISO 9001

1.900 mm Hubhöhe für besonders bequemes Arbeiten

Signalton und CE-Stop beim Senken als Quetschsicherung im Fußbereich (Fußeinklemmschutz)
Hochwertige Pulver-Beschichtung, Bolzen und Schrauben sind feuerverzinkt
Sicherheitsriegelsystem durch Pneumatisch entriegelbare mechanische Sicherheitsraste gegen unbeabsichtigtes absenken der Hebebühne

Außergewöhnlich flache Überfahrhöhe 110 mm

Hochwertige und massive Konstruktion
Arretierbare Auffahrrampen jeweils mit 1,6T pro Seite belastbar
Leistungsstarker Aluminium Industrie E-Motor m. IP 54 Steuereinheit + Aluminium Hydraulikmotor
Vier leistungsstarke Hydraulikzylinder
Überlastsicherung mittels Überdruckventil
inkl. Umlenkhilfe

Lieferumfang:
Krömer Scherenhebebühne XX70
E-Motor 230V oder 400V Hydraulik Einheit
1 Set Gummiklötzer
Deutsche Bedienungsanleitung und Prüfbuch für die UVV Abnahme als Download in unseren FAQ's oder hier Anleitung und Prüfbuch

* OptionalKosten zzgl.
Hydrauliköl HLP 46 20L Kanister 65,-EUR
4x Transporter-Erhöhungen 239,-EUR

*) Zusätzliche Optionen oder Zubehör ist kostenpflichtig und nicht im Lieferumfang enthalten.

**) Fahrzeuge auf Produktbildern nicht im Lieferumfang enthalten.

Additional Information

Artikel-Nr.: XX70
Hersteller Krömer
EAN-Code 0757284116209
Lieferzeit 5 - 10 Werktage
  1. Schreiben Sie die erste Kundenmeinung

Schreiben Sie Ihre eigene Kundenmeinung

Wie bewerten Sie diesen Artikel? *

  1 Stern 2 Sterne 3 Sterne 4 Sterne 5 Sterne
Qualität
Preis
Leistung

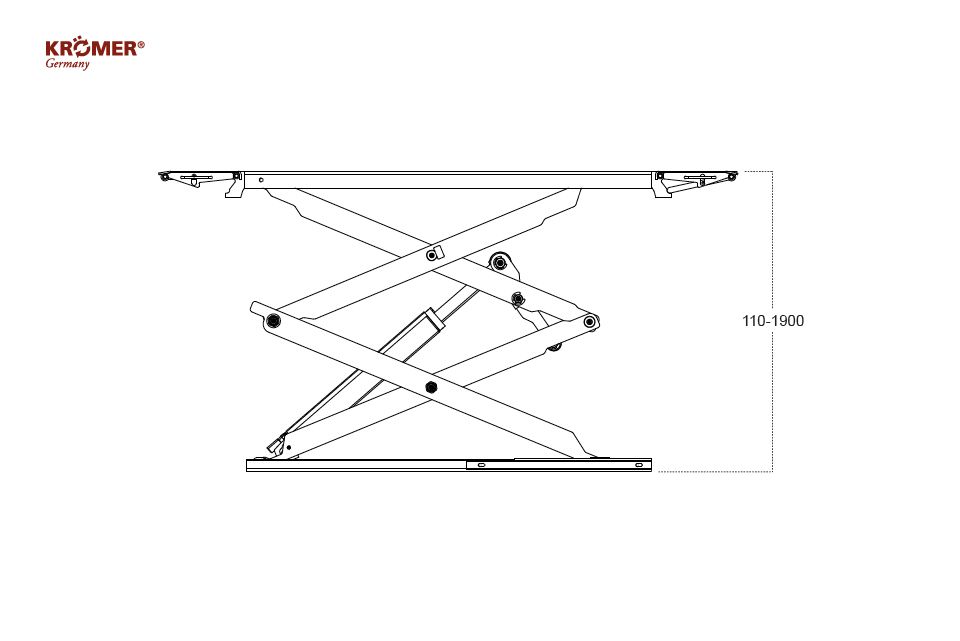

Krömer Profi Scherenhebebühne 3.0t Unterflur Abmessungen
