Arretierung der Tragarme für 1-Säulen Hebebühne I170

Arretierung für die Tragarme der Kroemer 1-Säulen-Hebebühne – I170

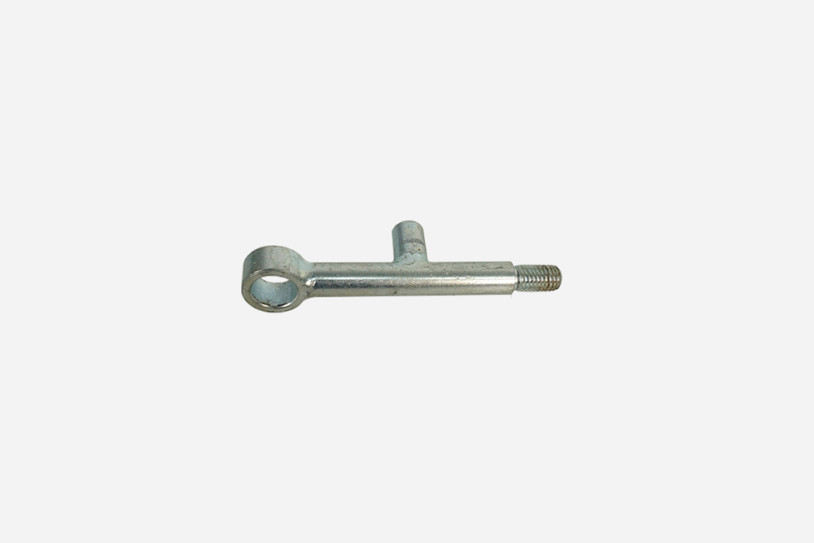

Die Arretierung I170 ist ein passgenaues Ersatzteil für die vorderen Tragarme einer Kroemer 1-Säulen-Hebebühne. Das Bauteil dient als Betätigungshebel der Tragarmarretierung und unterstützt die zuverlässige Ver- und Entriegelung der Tragarme.

Eine beschädigte, verbogene oder verschlissene Arretierung kann die Bedienung der Tragarmverriegelung beeinträchtigen. Durch den rechtzeitigen Austausch lässt sich die vorgesehene Funktion der Arretierungsmechanik fachgerecht wiederherstellen. Die kompakte Metallausführung ist auf die vorhandene Aufnahme der Hebebühne abgestimmt und lässt sich im Rahmen einer sachgemäßen Reparatur montieren.

Mit einer Gesamtlänge von 92,8 mm einschließlich Auge sowie einem Zapfen mit 10 mm Durchmesser eignet sich die Arretierung als passendes Ersatzteil für die entsprechende Tragarmmechanik. Der Abstand zwischen der Mitte des Zapfens und der Mitte des Auges beträgt 38,8 mm.

Produktmerkmale

• Arretierung für die vorderen Tragarme einer Kroemer 1-Säulen-Hebebühne
• Dient als Betätigungshebel der Tragarmverriegelung
• Unterstützt das Ver- und Entriegeln der Tragarme
• Passgenaue Abmessungen für die vorgesehene Tragarmmechanik
• Robuste Metallausführung für den regelmäßigen Werkstatteinsatz
• Geeignet zum Austausch eines beschädigten oder verschlissenen Bauteils

Technische Daten

• Artikelnummer: I170
• Gesamtlänge einschließlich Auge: 92,8 mm
• Innendurchmesser des Auges: 12,3 mm
• Durchmesser des Zapfens: 10 mm
• Länge des Zapfens: 17 mm
• Abstand zwischen Zapfen und Auge, jeweils von der Mitte gemessen: 38,8 mm

Lieferumfang

• 1 Arretierung für die Tragarme I170

Wichtiger Anwendungshinweis

Für die vollständige Funktion der Tragarmarretierung wird zusätzlich das passende Bauteil I300 benötigt. Bitte vergleichen Sie vor der Bestellung die angegebenen Maße und die Ausführung des Ersatzteils mit dem vorhandenen Bauteil. Die Montage sollte ausschließlich bei vollständig abgesenkter, ausgeschalteter und gegen unbeabsichtigte Inbetriebnahme gesicherter Hebebühne erfolgen.

1 Stück Arretierung der Tragarme
