Scherenhebebühnen

Wie funktioniert eine Scherenhebebühne?

Die hydraulische Flüssigkeit wird mit der Kraft eines Elektromotors über eine Pumpe aus dem Tank angesaugt und in die Zylinder der Scherenhebebühne gepresst. Dabei wird innerhalb der Hydraulikzylinder der Kolben nach oben geschoben, wodurch sich die gesamte Scherenkonstruktion nach oben bewegt. Sobald das Ablassventil geöffnet wird, senkt die Scherenhebebühne ab und fährt wieder nach unten.

Welche Art von Scherenhebebühne suchen Sie?

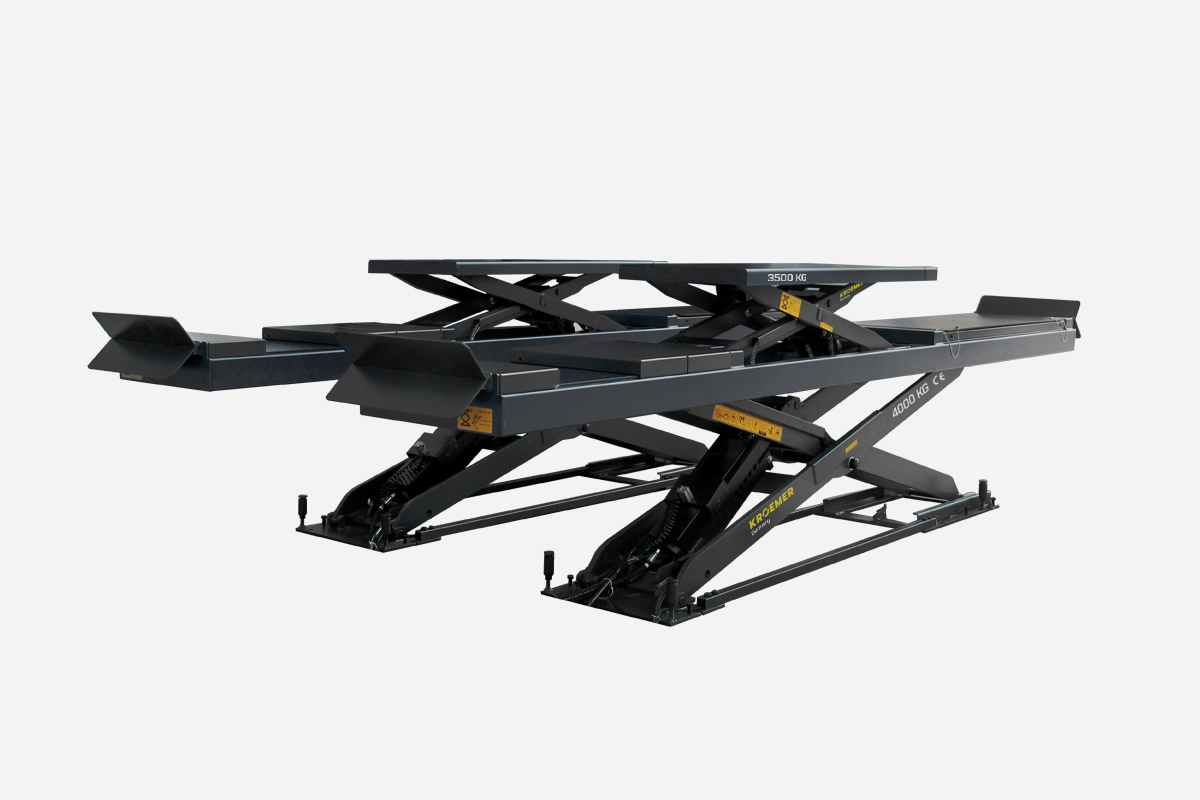

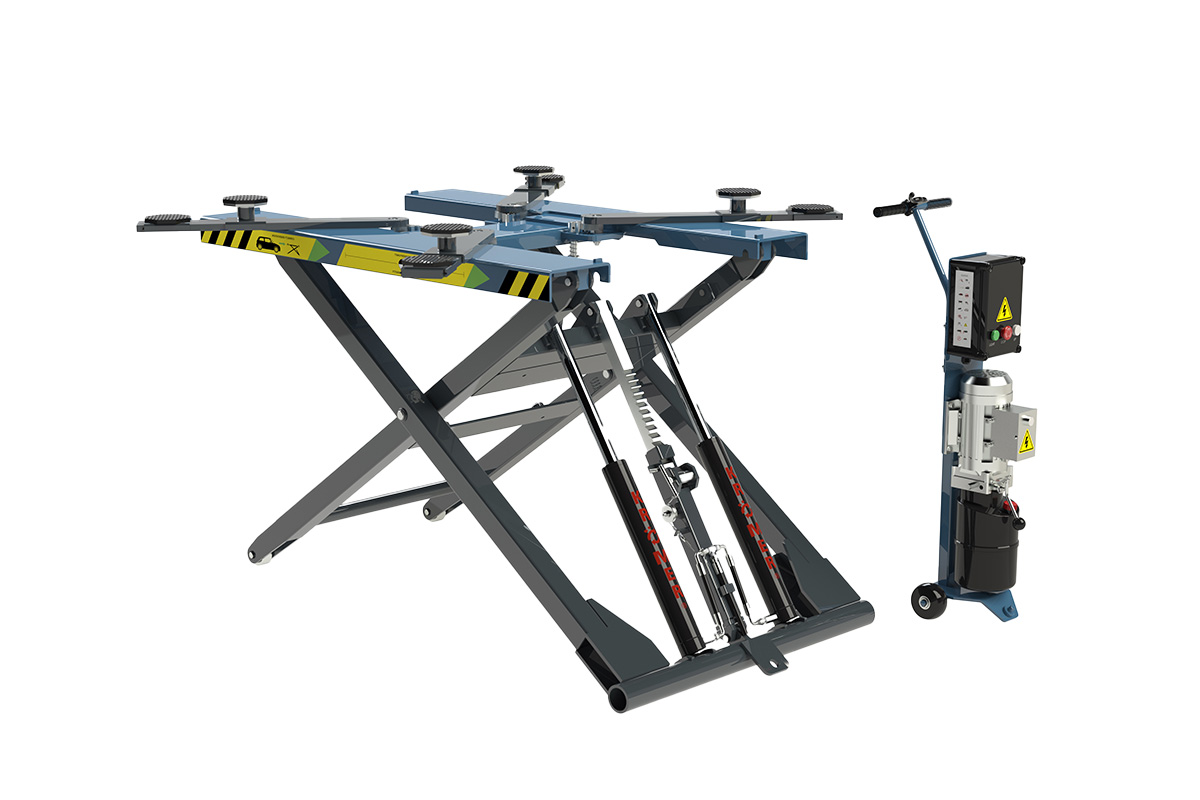

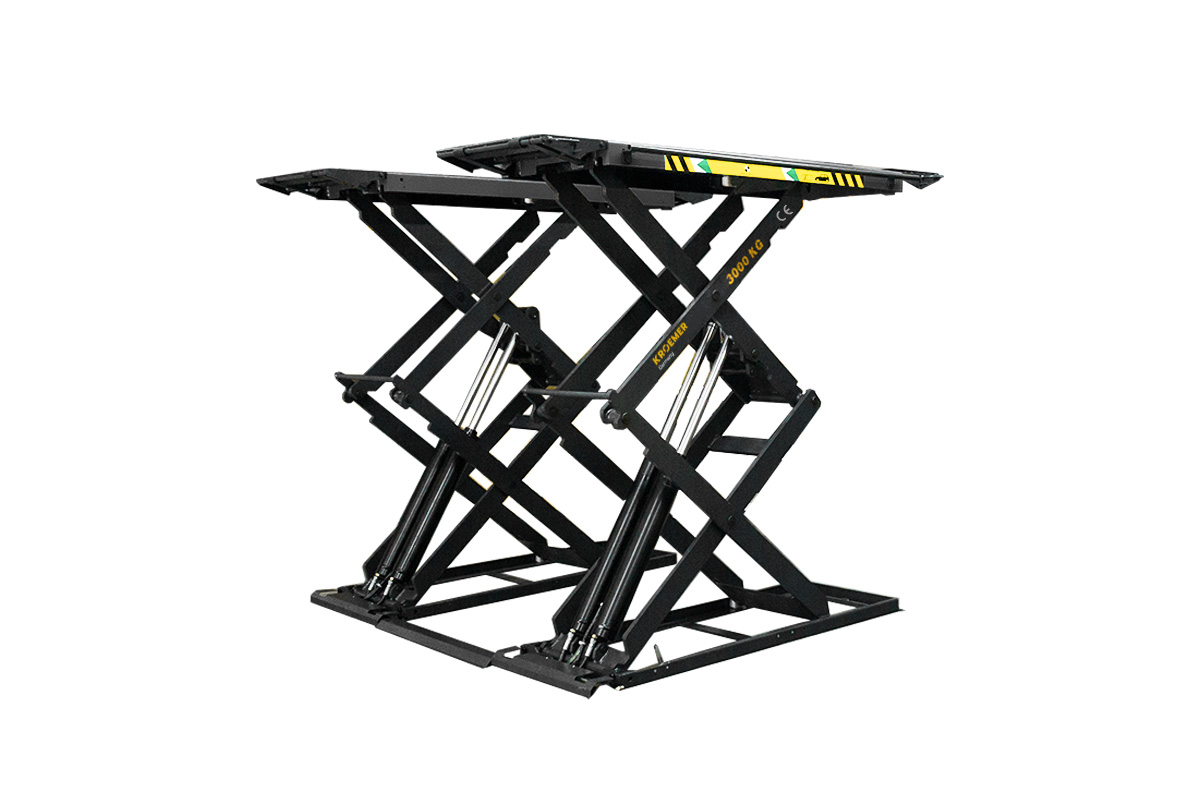

Bei Krömer erhalten Sie qualitative Kurzhub-Scherenbühne und Doppelscherenhebebühnen, die für TüV und Achsvermessung geeignet sind. Mit einem Radstand von 2,4 bis 4 Metern, sowie einer Tragkraft bis zu 5 Tonnen, sind einige ausgewählten Modelle der Krömer Scherenhebebühnen sogar für Wohnmobile geeignet.

Welche unterschiedlichen Scherenhebebühnen gibt es?

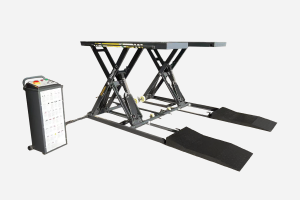

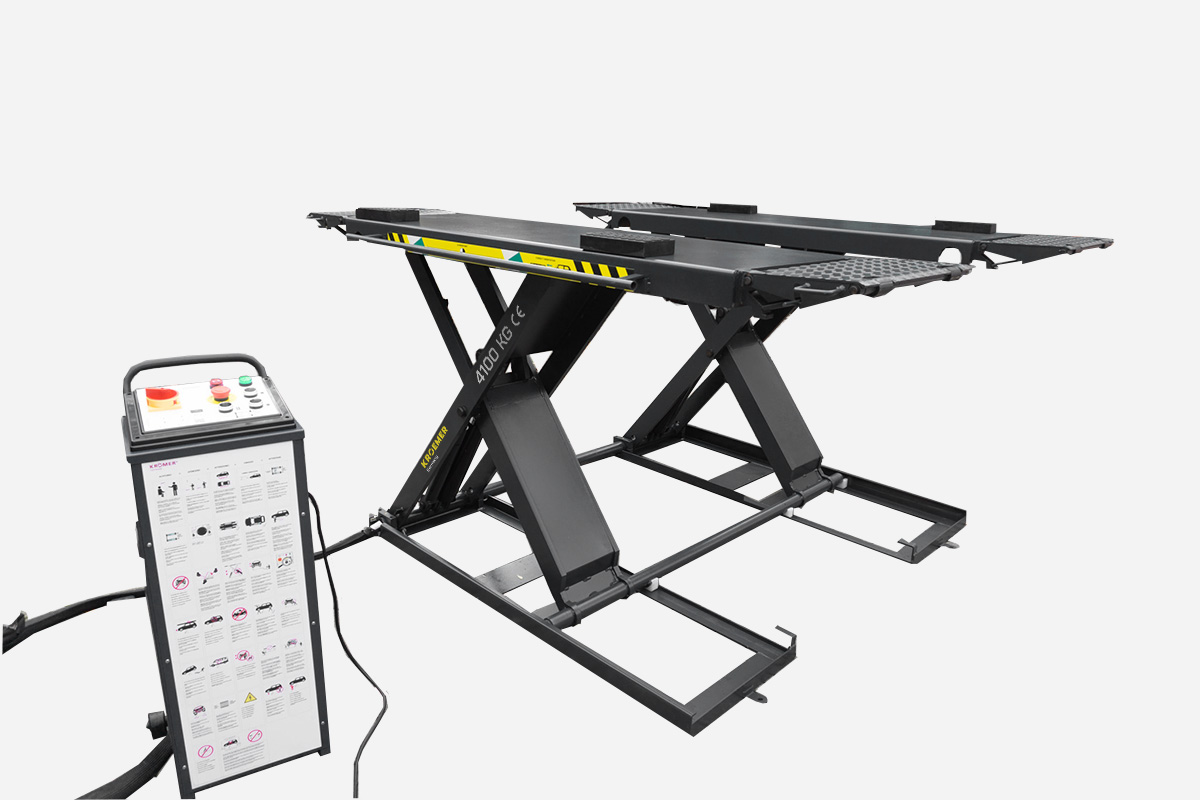

Bei unseren Modellen der Scherenhebebühne gibt es die Unterscheidung in mobile Hebebühnen oder fest verbauten Scherenhebebühnen. Die mobilen Kurzhub-Scherenhebebühnen haben eine kompaktere Bauweise als fest verbaute Hebebühnen, aber auch eine begrenzte Hubhöhe von 70 - 120cm ohne die dazugehörigen Erhöhungen. Somit eignen sich solche Bühnen vor allem für Arbeiten wie Reifenwechsel, Tausch der Bremsbeläge, Arbeiten am Seitenschweller (Smart Repair), für Folierung von Fahrzeugen oder schlicht und einfach für den Ölwechsel. Die fest verbauten Scherenhebebühnen sind gekennzeichnet durch ihre höhere Hubhöhe. Oft kommen hier sogenannte Doppel-Scherenhebebühnen zum Einsatz, die durch eine Hubhöhe von 160 - 210 cm gekennzeichnet sind.

Welche Vorteile haben Scherenhebebühnen im Vergleich zu Säulen-Hebebühnen?

• Platzsparende Hubtechnik
• Günstige Anschaffung
• Geringe Anforderungen an den Werkstattboden

Scherenhebebühnen sind vor allem gekennzeichnet durch Ihren geringen Platzbedarf und die minimalen nennenswerten Anforderungen an den Bodenbelag im Vergleich zur Säulen-Hebebühne. Die Hubhöhe beträgt im Mobile-Kurzhub-Scherenhebebühnen-Bereich zwischen 70 cm und 120 cm, je nach Ausführung. Kann jedoch auch bei fest verbauten Standard-Scherenhebebühnen über 2 Meter liegen. Höhere Hubhöhen sind ohne weiteres möglich, jedoch sind dann die Anschaffungskosten ausgesprochen hoch. Der Vorteil einer Scherenhebebühne ist, dass alle Seiten des Fahrzeugs zugänglich sind. Es besteht absolute Türfreiheit. Dadurch ist sie besonders geeignet für Reifenwechsel und Karosseriearbeiten wie z.B. folieren. Auch Ölwechsel können problemlos durchgeführt werden. Sie ist auch platzsparender im Vergleich zur Säulen-Hebebühne durch ihre kompaktere Bauweise. Dadurch auch bestens geeignet für wenig Raum und den privaten Gebrauch.

Alle Scherenhebebühnen im Vergleich

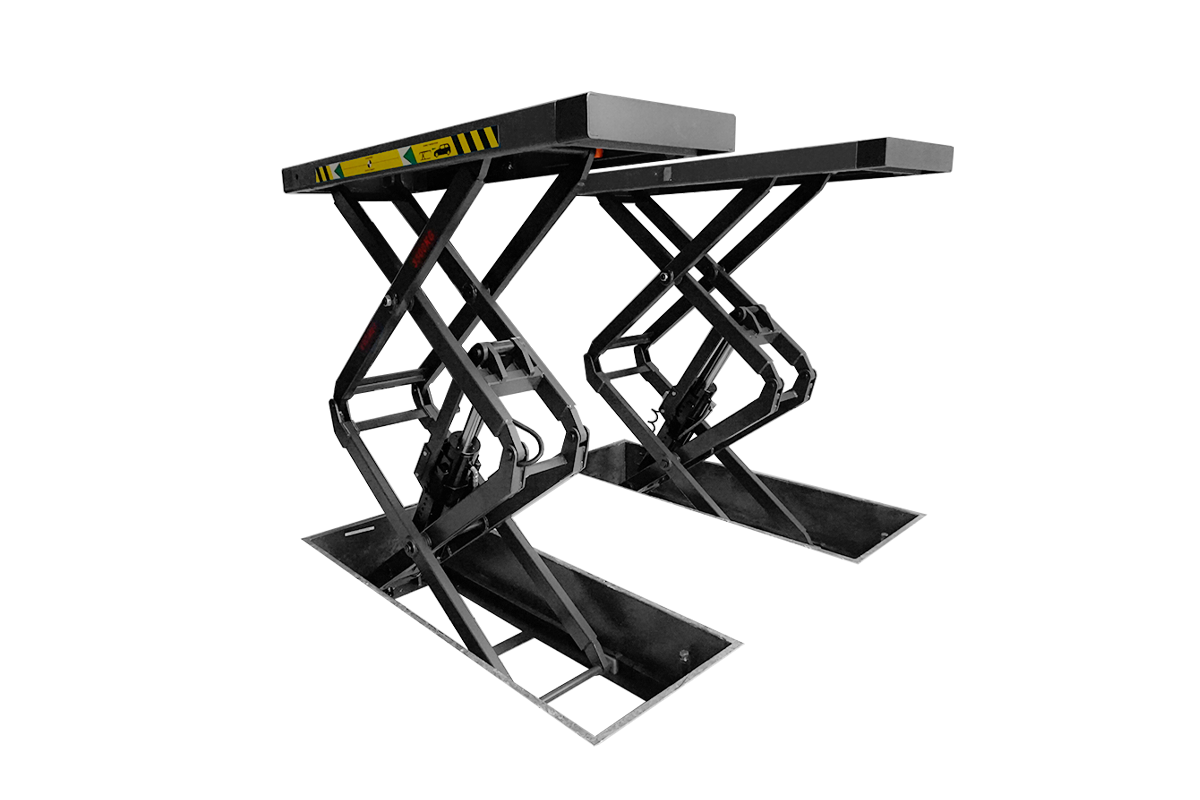

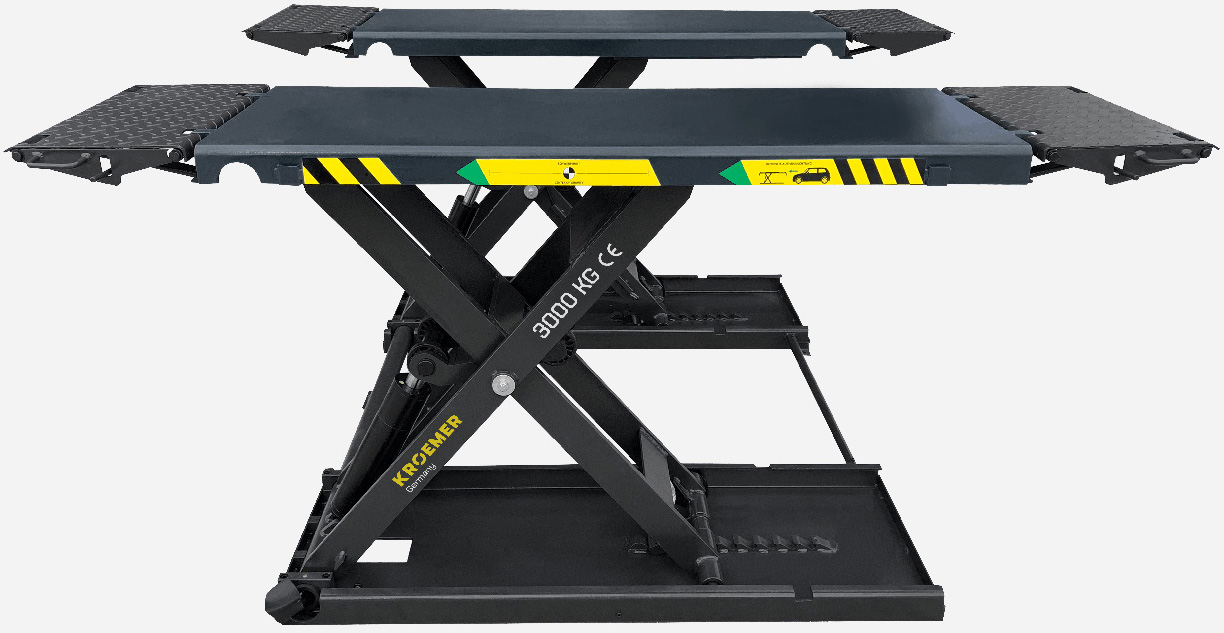

Wir bieten Scherenhebebühnen für Unter- oder Überflur mit frei einstellbarer Arbeitshöhe. Bei Kurzhub-Scherenhebebühnen finden Sie Modelle, deren Sicherheitsverriegelung elektromagnetisch oder per Druckluft geregelt ist. Verbindungsstangen am Boden können schnell zur Stolperfalle werden. Viele unserer Scherenhebebühnen verzichten deswegen auf eine. Viele besitzen eine eingebaute Umlenkhilfe sowie ein LED-Licht. Ein Mobilkit erleichtert das Bewegen der Scherenhebebühne innerhalb der Werkstatt. Bei den Doppel-Scherenhebebühnen kann optional eine Fernbedienung mitgeliefert werden. Alle KFZ Scherenhebebühnen sind vollautomatisch und ISO9001 zertifiziert. Die Plattformen sind hochwertig, pulverbeschichtet und überlackiert.

Wo befindet sich die Aufbauanleitung, Bedienungsanleitungen, Prüfbuch zum Aufbau einer Scherenhebebühne?

Die Anleitung, Prüfbücher, Hydraulikpläne, Fehlerbehebungen und die Einstellungsmöglichkeiten finden Sie in unserem Download-Bereich. Zusätzlich können Sie auch die technischen Zeichnungen in unserem Download-Bereich und Bildergallerie finden. Wir bei Krömer legen allergrößten Wert Ihnen keine zusammen kopierte Anleitung anzubieten. Die Anleitung ist wie die Scherenhebebühnen Made bei Krömer. Die Anleitungen können ohne Gewähr auch zum Aufbau und Betrieb von Fremd-Hersteller (Konkurrenz) genutzt werden.

Eine Scherenhebebühne aus unserem Sortiment ist fast allen Anforderungen gewachsen

Krömer Scherenhebebühnen sind seit vielen Jahren auf dem Markt und in KFZ Werkstätten in ganz Europa geschätzt. Aufgrund der verkauften Stückzahlen besitzen wir einen Erfahrungsschatz im Bereich Scherenhebebühnen, welche seinesgleichen sucht.  Folgende Vorteile besitzen Sie mit einer Scherenhebebühnen von Krömer.

Starke Hydraulik

Hydraulikzylinder sind für eine lange Lebensdauer ausgelegt. Bei Regelmäßig durchgeführten Wartung durch unseren Werkseigenen Kundendienst sollten die Zylinder auch nach 10 Jahren zuverlässig ihren Dienst verrichten.

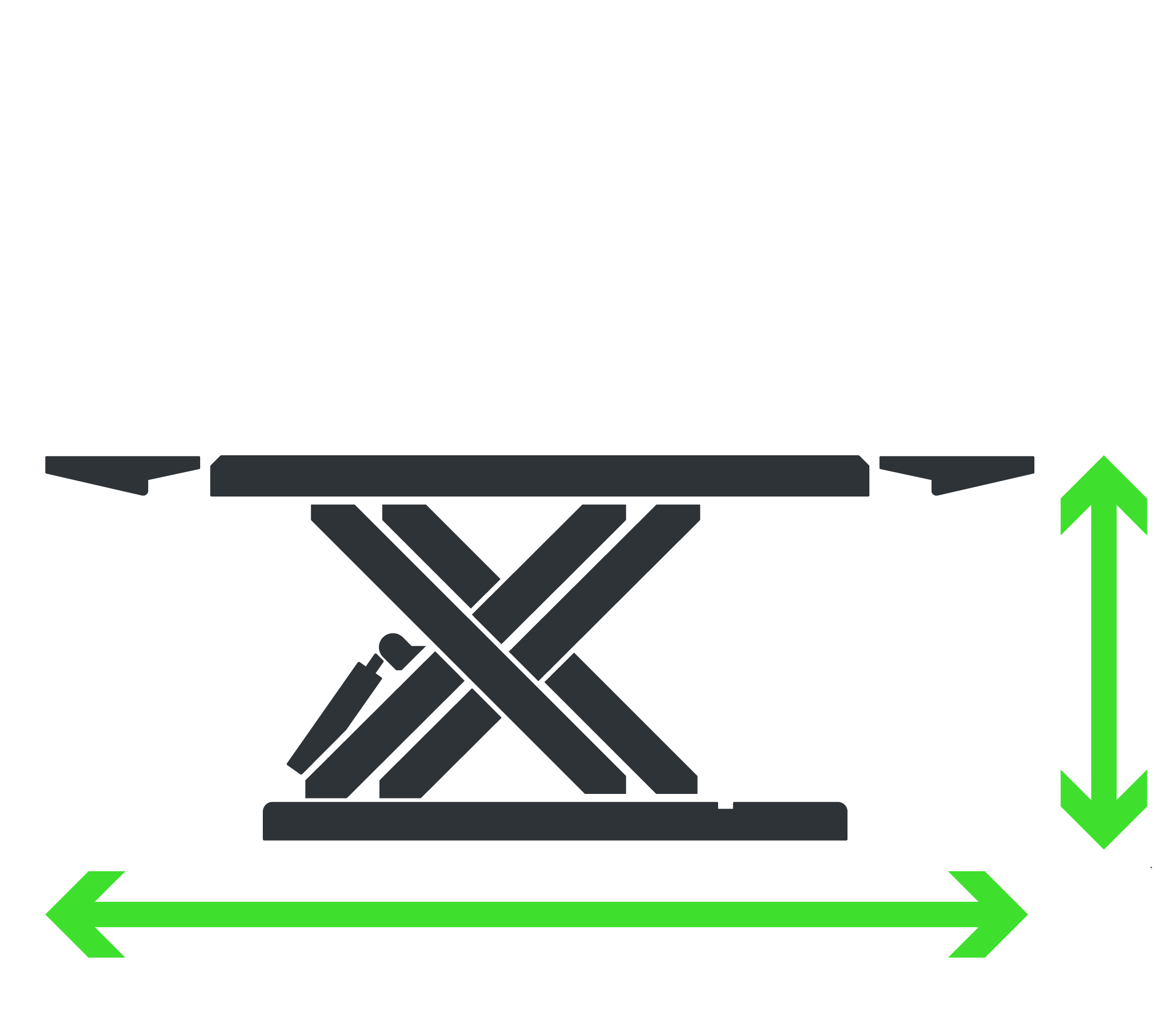

Platzsparender Aufbau

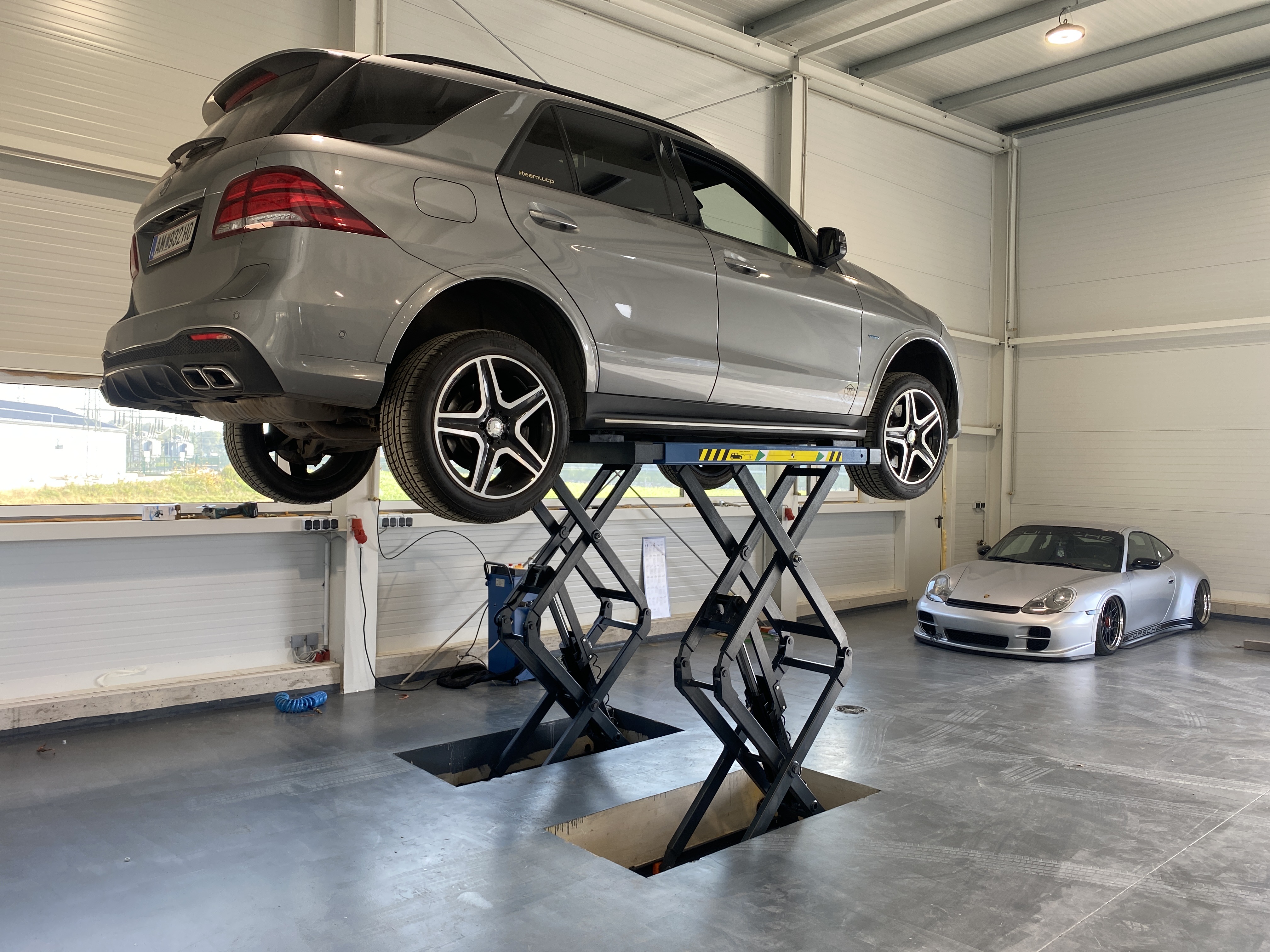

Scherenhebebühnen werden besonders gern bei beengten Platzverhältnissen genutzt. Hier kommen auch gern Hebebühnen zum Einsatz welche im Unterboden verbaut werden.

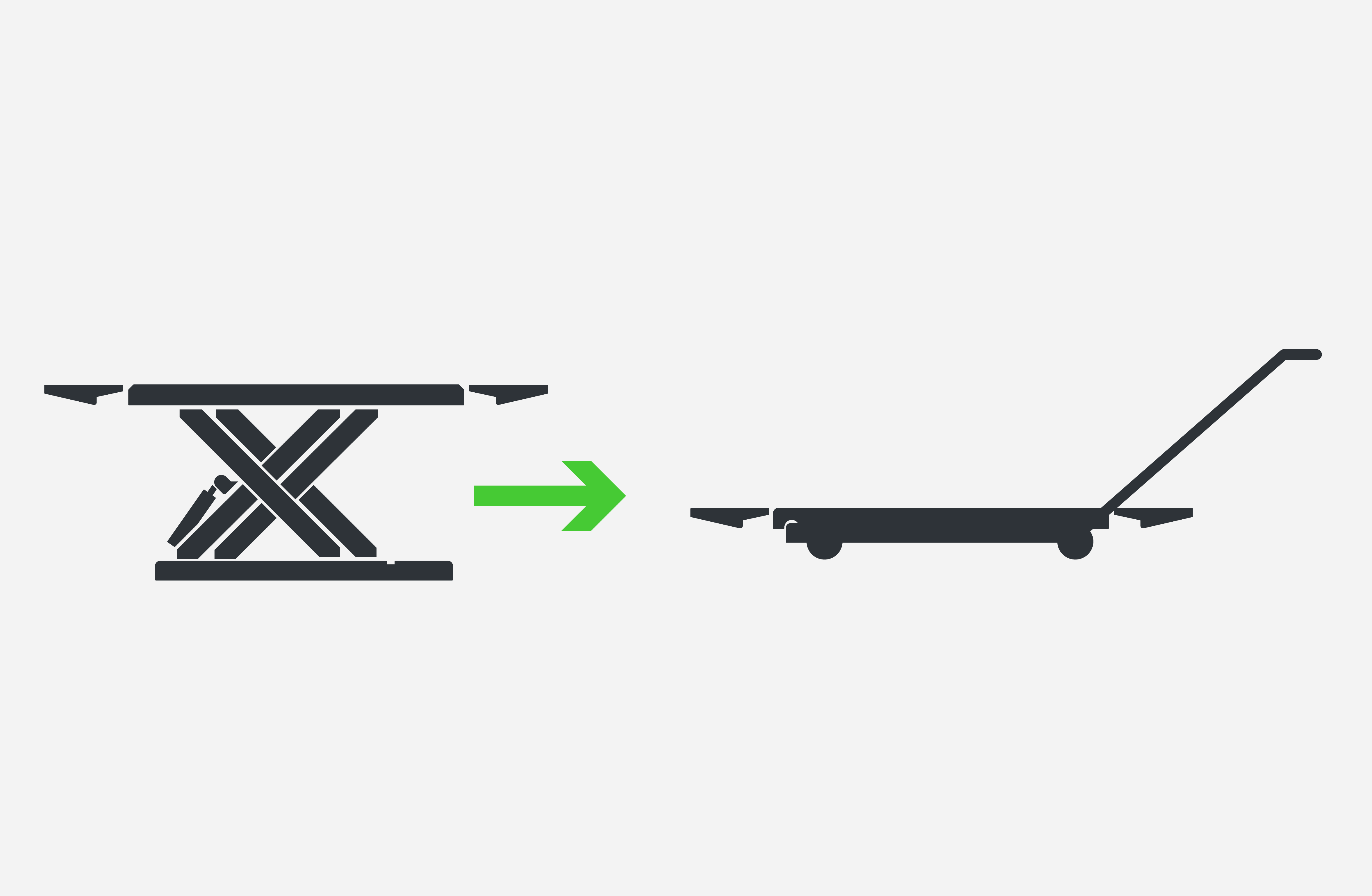

Teilweise Mobil

Die mobilen Krömer Kurzhub Scherenhebebühnen werden serienmäßig mit einem Mobilkit ausgeliefert. Im Gegensatz zu vielen Konkurrenz verzichten wir hier auf einen Aufpreis.

Angenehmes Arbeiten

Eine Krömer Scherenhebebühne wäre Ihr Arbeitsplatz an dem Sie das Fahrzeug nach ihren Vorstellungen in die gewünschten Hubhöhe bringen können. Arbeiten am Außenbereich sind mit den Scherenhebebühnen ebenfalls möglich. Dabei muss beachtet werden, dass das Bedienpult wieder in die Werkstatt eingebracht wird und der Boden ebenerdig ist. So kann sicher an der Hebebühne gearbeitet werden. Sollten dennoch Rostflecke auftreten, können diese auch mit Farbspray abgedeckt werden.

Langlebigkeit

Aufgrund der hohen Mengen Umsätze bei Krömer Scherenhebebühne kommen Bauteile zum Einsatz welche durch Langlebigkeit gekennzeichnet sind. Dies kann auch am Gebrauchtwagenmarkt nachvollzogen werden. Im Vergleich zu vielen Konkurrenzbühnen haben Krömer Scherenhebebühnen nur einen sehr geringen Werteverfall.

Was macht die beste Scherenhebebühne besonders?

Über viele Jahrzehnte hat sich die deutsche Qualitätsmarke Krömer in der Produktion, Aufbau und Betrieb von Scherenhebebühnen in Ihrem Segment Trends gesetzt und mitbestimmt. Wo andere Firmeninhaber stolz darauf sind noch nie eine Bühne aus der Verpackung genommen zu haben, baut bei uns der Geschäftsführer Hr. Krömer (trotz mittlerweile 20 Mitarbeitern) die Scherenhebebühnen im Aufbauvideo noch selbst auf. Gegenwärtig setzen wir wieder Trends mit unserem Kurzanleitungen von Kunden für Kunden.

Was tun, wenn der 400 Volt Motor der Scherenhebebühne funktioniert, jedoch die Krömer Scherenbühne nicht nach oben fährt?

Problem: Der 400 Volt Motor ist eingeschaltet und funktioniert, jedoch fährt die Krömer Scherenhebebühne mit der Aufwärtstaste nicht nach oben.

Ursache: Strom wird dem 400 Volt Elektromotor der Scherenhebebühne statt rechtsdrehend - nur linksdrehend geliefert. Somit dreht sich der 400 Volt Elektromotor der Scherenbühne in die falsche Richtung und pumpt statt Hydrauliköl nur Luft in das Hydrauliksystem. Luft kann jedoch die Hydraulikkolben der Scherenhebebühne nicht nach oben drücken und somit kann die Scherenheebbühne auch im Leerzustand nicht nach oben gefahren werden.

Lösung: Elektrofachkraft muss die Phase (Fließrichtung von 400 Volt Strom) der Scherenhebebühne entweder an der Steckdose oder am Stecker ändern. Dadurch läuft der Elektromotor in die korrekte Richtung und die Scherenhebebühne fährt zu Ihrer vollsten Zufriedenheit nach oben. Diese Problematik tritt nur bei 400 Volt Scherenhebebühnen auf jedoch nicht bei 230 Volt Scherenbühnen auf.

ID: 9485

Quelle: Boxengasse Reifendienst Willroth (100006902)

Welchen Unterschied gibt es zwischen 230V und 400V Anschluss?

In Deutschland wird zu fast jedem Haushalt oder Gewerbebetrieb der Strom mit mind. 400 Volt Leitung (Industriestrom) im Verteilerkasten transportiert. Hier nutzt ein normaler Haushalt in der Regel 230 Volt (Lichtstrom) für seine elektrischen Haushalts-Geräte. Bei gewerblichen Betrieben wird im Büro in der Regel 230 Volt genutzt, hingegen kommt in der Werkstatt i.d.R. 400 Volt zum Einsatz. Der Grund ist, dass für Maschinen 400 Volt die saubere Lösung ist, da 230 Volt nur eine Kompromiss-Lösung ist.

Ein 400 Volt Motor mit 3 Phasen braucht keinen Hilfskondensator. Bei den 230 V Pumpen ist immer ein solcher verbaut. Da kann eine Fehlerquelle liegen.

Sonst liegt der Unterschied im Stromverbrauch. Hier liegt der Verbrauch jedoch beim 230 Volt Pumpe höher als bei einer 400 Volt Anlage. Der höhere Stromverbrauch kommt bei den 230 Volt Anlagen aufgrund des enorm hohen Anlaufstromes zu Stande. Hier muss zwingend darauf geachtet werden eine C16 Absicherung im Haussicherungskasten zu besitzen, da sonst einem immer die Sicherung rausfällt. Ein Elektriker wird immer eine 400 Volt Anlage empfehlen aufgrund der Langlebigkeit der Anlage gegenüber von 230 Volt Anlagen.

Wir von Hebebühnen Krömer empfehlen für gewerbliche Kunden grundsätzlich eine 400 Volt Anlage und für Private Hobbyschrauber auch Industriestrom, falls 400 Volt vorhanden ist.

Was tun, wenn die Scherenhebebühne weder hoch, noch nach runter fährt?

Problem: Die Scherenhebebühne fährt weder automatisch hoch, noch nach unter. Ebenso rastet die Scherenbühne nicht aus den Sicherheits Rasten aus.

Ursache: Möglicherweise ist der Endschalter der Scherenhebebühne nicht mehr funktionsfähig bzw. Kabelverbindungen von Bedienpult der Scherenhebebühne zu dem Endabschalter der Scheren Hauptplattform  ist schadhaft.
Lösung: Tauschen Sie bitte den Endschalter der Krömer Scherenhebebühne aus bzw. überprüfen Sie die Kabelverbindung vom Bedienpult zur Bühne mit einem Multimeter (Durchgangsprüfer) auf Funktion.
ID: 9515

Quelle: Smartwerkstatt Ho

Wieso fährt die Scherenhebebühne permament nach oben?

Problem: Die Krömer Scherenhebebühne fährt beim herablassen einfach nur nach oben.
Ursache: Zeitrelais (Zeitschaltuhr) ist nicht korrekt eingestellt.
Lösung: Zeitrelais bitte im Rahmen des Aufbaus korrekt einstellen. Hierzu gibt es in der Kurzanleitung der Krömer Scherenhebebühne eine detaillierte Beschreibung
ID: 9499

Quelle: KFZ-Service Wachtberg (100007159)

Die Scherenhebebühne erreicht nicht die angegebene Hubhöhe

Problem:

Scheren-Bühne fährt nur 33 cm nach oben, obwohl in der Produktbeschreibung eine Hubhöhe von mind. 100 cm angegeben ist.

Drei mögliche Ursachen:
1. Begrenzer (Endabschalter) falsch verkabelt
2. Zu wenig Hydraulik-Öl im Tank der KFZ Scherenhebebühne
3. Förderfunktion nicht gewährleistet (Bed. Motor schaltet während des hochfahrens der Scherenhebebühne nicht ab)

Lösung:

zu Punkt 1: Verkabelung des oberen Begrenzer-Endabschalter mit dem unteren Endabschalter wechseln. (Arbeitszeit: 1 Minute)
zu Punkt 2: Fahren Sie Bühnen in Null Position (ganz nach unten) und füllen Sie Öl in dem Tank der Scherenhebebühne nach
zu Punkt 3: Austausch von Ölsaug-Stabes im Tank

Erklärung:

zu Punkt 1:
Die Krömer Scherenhebebühne verfügt über zwei Begrenzer (Endschalter - Limit-Switch). Zum einen den oberen Begrenzer und einem unteren Begrenzer. Der obere Begrenzer (Öffner) schaltet die Bühne ab, damit die Hebebühne nicht höher als die für die Scherenhebebühne angegebene Hubhöhe fährt. Der Hydraulikmotor schaltet in dem Fall die KFZ Scherenhebühne sofort ab. Der untere Begrenzer wird hingegen ein Schließer der den Signalton in einer Hubhöhe von ca. 33 cm beim herunterfahren ertönen lässt. Wenn diese beiden Begrenzer falsch angeschlossen sind, wird der Hydraulikmotor in einer Hubhöhe von ca. 33 cm durch die Schließfunktion abgeschalten. Beim runterfahren ist dann der obere Begrenzer (Öffner) immer geschlossen und der Signalton ertönt beim runterfahren der Scherenhebebühne permanent.

zu Punkt 2:
Wenn zu wenig Öl im Tank der Scherenhebebühne ist, können die Plattformen der Bühne die maximale Hubhöhe nicht erreichen.

zu Punkt 3:
Wenn der Ölsaug-Stab der Scherenhebebühne beschädigt ist, kann das Öl durch die Pumpe vom Tank nicht in die Zylinder gepumpt werden. Wenn die KFZ Scherenhebebühne nur 33 cm hochfährt müsste die Beschädigung in der Mitte des Ölmessstabes sein.

Was tun, wenn die Sicherheitsraster beim Runterfahren der Scherenhebebühne nicht entriegeln?

Problem: Die Sicherheitsraster entriegeln beim Runterfahren der Krömer Bühne nicht selbständig.
Ursache: Die magnetische Sicherheitsraster haben elektronische Probleme.
Lösung: Bitte überprüfen Sie die Elektrokabel und Steckverbindungen und tauschen Sie ggf. Teile aus.
ID: 9434

Was tun, wenn die Verriegelungen der Scherenhebebühnen unterschiedlich einrasten?

Problem: Die Verriegelungen der Scherenhebebühne rasten unterschiedlich ein. Zuerst rastet der Hauptzylinder und nach einer weiteren Sekunde der Nebenzylinder der Scherenbühne.
Ursache: Im System der Scherenhebebühne befindet sich noch Luft.
Lösung: Die Scherenhebebühne muss entlüftet werden, um den Gleichlauf wieder zu verbessern. Die Sicherheitsrasten werden sich aber nie absolut simultan einrasten lassen. Wichtig wäre jedoch die KFZ Scherenhebebühne waagerecht auszurichten.
ID: 9519

Quelle; M. Hrynczuk aus Görlitz

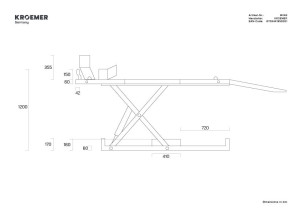

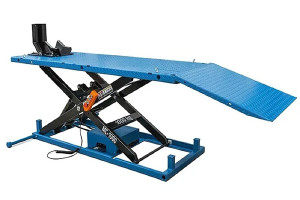

Darf ich ein Motorrad mit der Scherenhebebühne heben bzw. nur eine Seite belasten?

Bis 100kg ist dies kein Problem. Darüber hinaus sollte auf der Gegenseite ein Gegengewicht aufgestellt werden, sodass die Differenz der Belastung der Seiten nicht 100 kg überschreitet. Das zulässige Hebegewicht der Scherenhebebühne gilt natürlich weiterhin.

Muss ich beim Untergrund vor der Aufstellung der Scherenhebebühne etwas beachten?

Generell gilt natürlich, dass der Untergrund eben sein sollte. Falls der Boden sehr rutschig ist (z.B. Fliesen usw.) kann es helfen, wenn die Scherenhebebühne auf eine geeignete Antirutschmatten aufgestellt oder wenn von einem Fachmann die Bühne mit Schrauben im Untergrund befestigt wird. Andernfalls bitte vorsichtig mit dem Auto auf die Scherenhebebühne fahren, um ein wegrutschen zu verhindern.

Kann ich das Auto mit dem kompletten Gewicht auf die Ausziehrampen der Scherenhebebühne stellen?

Ja, die Ausziehrampen der Scherenhebebühnen sind laut Anleitung voll belastbar.

Wie hoch ist die Pumpleistung der Krömer Scherenhebebühne 3.0t?

Technische Daten der Hydraulikpumpe:

Die Hydraulikpumpen der Scherenhebebühnen werden in Lizenz von einem namhaften Hersteller gebaut. Die Pumpleistung kann mit einem Hydraulik-Ventil direkt am Steuerblock eingestellt werden.

Die Krömer 3,0t. Scherenhebebühne (Hubkraft: 100 cm) besitzt jedoch eine uneingeschränkte Hubleistung von 3.000 kg und eine hydraulische Druckleistung von 16 Mpa (160 Bar).

Wieso fährt die Scherenhebebühne nach drei Tagen Dauerbetrieb nicht mehr nach unten?

Problembeschreibung: Nutze Krömer Scherenhebebühne 12 Stunden am Tag und Mitarbeiter noch nach Feierabend. Wir schalten Bedienpult nie aus. Jetzt geht nach drei Tagen „Dauerbetrieb“ die Bühne nicht mehr. Sobald ich das Fahrzeug runter fahren möchte geht Sie nicht. Scherenhebebühne kann nur nach oben gefahren werden.

Lösung: Schalten Sie den Hauptschalter der Scherenhebebühne aus, warten Sie 2 Minuten und schalten Sie das Bedienpult wieder ein. Computer von der Industriesteuerung ist jetzt neu gestartet und arbeitet wieder zuverlässig. Laut Arbeitsschutz sollte man die Scherenhebebühne nur eingeschaltet lassen, wenn man die Bühne nach oben oder unten fährt. Ansonsten sollte die Scherenhebebühne ausgeschalten bleiben. In Zukunft heisst das Sie sollten das Bedienpult nicht Tagelang angeschlagen lassen.

ID:9819

Quelle: Hr. Stuck - Vereins-Selbsthilfewerkstatt in Hamburg

Wie hoch sollte der Raum für die Krömer Doppelscherenhebebühne - Scherenhebebühne sein?

Wichtig!

Für einen problemlosen Betrieb der Scherenhebebühne und zur Vermeidung von Fahrzeug-/Deckenschäden muss eine Raumhöhe von mindestens 4,20m, bzw. 4,50m (abhängig von Fahrzeug- und Hubhöhe der Hebebühne) gegeben sein. Die Abmessungen der Hebebühne entnehmen Sie der Technischen Zeichnung.

Was tun, wenn die Industriesteuerung das Dienstprogramm der Scherenhebebühne ablaufen lässt?

Problem: Die Industriesteuerung der Scherenhebebühne lässt das Dienstprogramm ablaufen.
Lösung: Bitte stellen Sie den "Drehschalter" auf Leveling off". Danach stoppt das Wartungsprogramm.
ID: 9512

Quelle: Werkstatt Faraldo (400000630)

Was tun, wenn die Sicherheitsrasten der Doppelscherenhebebühne nicht funktionieren?

Problem: Die Sicherheitsrasten funktionieren nicht.
Ursache: Das Cover im Werk ist falsch angebracht.
Lösung: Versetzen Sie bitte das cover nach oben. Hierzu muss die Bohrung nach unten versetzt werden. (Aufwand: 5min)

Was soll gemacht werden, falls das klacken der Sicherheitsrasten der Doppelscherenhebebühnen zu laut ist?

Problem: Beim hoch fahren der Scherenhebebühne knallen die Rasten. Das ist mir zu laut.
Lösung: Am besten sollte man 4 mm Kautschuk Platten auf die Sicherheitsraste neben dem Zylindern kleben. Somit wäre die Raste nur noch angenehm hörbar. Alternativ Kork in Dicke 4 mm, 10 mm Streifen oder Fußboden-Filz. Als Befestigungsmasse am besten Kautschukkleber, Kork Kontaktkleber oder Haftkleber aus der Kartusche bei Filz verwenden.
ID: 9796

Quelle: KFZ Rollmann  (100008316)

Kann ich die Verbindung Low und G in der Form bei einer Scherenhebebühne versetzt anschließen?

Lösung: Ja, die Verbindungen können versetzt angeschlossen werden, da nur 24V durch die Elektroleitungen fließen.
ID: 9510

Quelle: ALKA Reisen GmbH & Co. Kg (100007125)
