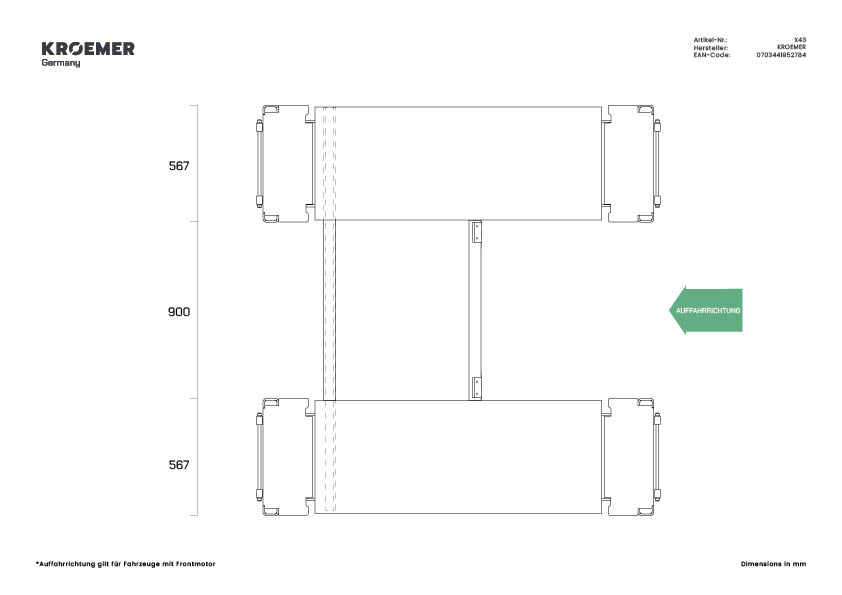

Technische Zeichnung X43 - Draufsicht (Auffahrrichtung)

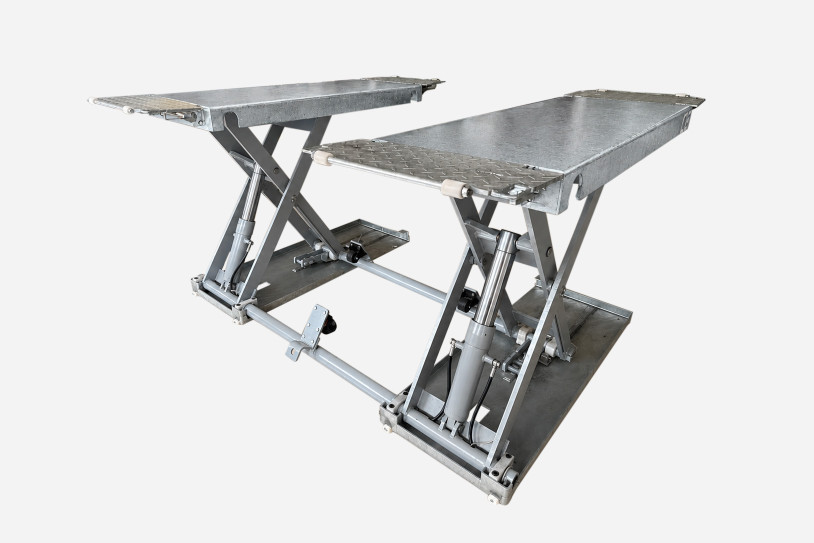

Scherenhebebühne mobil verzinkt Kroemer X43

Auf Lager

1.999,00 € inkl. MwSt

Produkt-Optionen:

Stromanschluss

Lieferzeit:
Versandpreis:

Eigengewicht: 500 kg
Entriefelung mit Druckluft
verzinkt

Beschreibung

Prüfbuch und CE-Zertifikat für UVV
1A Verarbeitungsqualität mit CE-Zertifikat für UVV Abnahme
Produktion nach ISO 9001
Bühne vollständig verzinkt
Notablass-System bei Stromausfall*
Bodenanforderung nur 150 mm Beton der Güte
mind. C20/25 DIN1045:2001-D7 (armiert)
Totmann-Steuerung (24V-Niederspannung)
Auffahrrampen, Plattformen und Bodenplatte verzinkt
Pulverbeschichtete Lackierung des Bedienpults - mit kratzunempfindlicheren Oberflächen-Behandlung
Tragkraft: 3000 kg
Drehgelenke und Lagerstellen (Extrem verschleißarm mit Schmiernippeln und Messingbuchsen)
minimale Anforderung an die Bodenbeschaffenheit
geringer Platzbedarf

Die Entriegelung der Sicherheitsrasten erfolgt mit Druckluft. Somit ist ein Kompressor (8-10 bar) notwendig.

Mit der KROEMER Scherenhebebühne X43 erhalten Sie eine mobile Kurzhubscherenhebebühne, die Funktionalität, solide Verarbeitung und platzsparendes Design sinnvoll miteinander verbindet.

Sie ist ideal für Garagen und kompakte Arbeitsbereiche, in denen eine zuverlässige Hebelösung gefragt ist. Die Kombination aus 3000 kg Tragkraft, druckluftbetriebener Entriegelung und mobilem Fahrwerk macht die X43 zu einer praktischen Wahl für den flexiblen Einsatz.

Nahezu vollständig verzinkte Konstruktion für besonders hohen Korrosionsschutz
Bis auf die Hubschere sind alle relevanten Stahlkomponenten der Hebebühne verzinkt. Dadurch ist die Bühne besonders widerstandsfähig gegen Feuchtigkeit, Schmutz und Korrosion – ideal für den langfristigen Einsatz in Werkstatt, Garage oder Aufbereitungsbereich.
Auch hochwertige Details wie verzinkte Schrauben, Bolzen und verschleißarme Lagerstellen runden das Produkt ab.

Technische Daten

SKU	X43
EAN-Code	0703441952784
Lieferzeit	5-10 Werktage
Versandpreis	249 €
Expressfähig	Ja
Max Hubhöhe	1.000 mm
Tragkraft	3.000 kg
Eigengewicht	500 kg

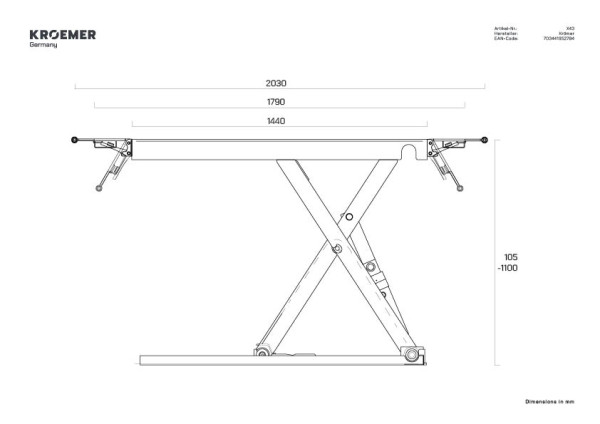

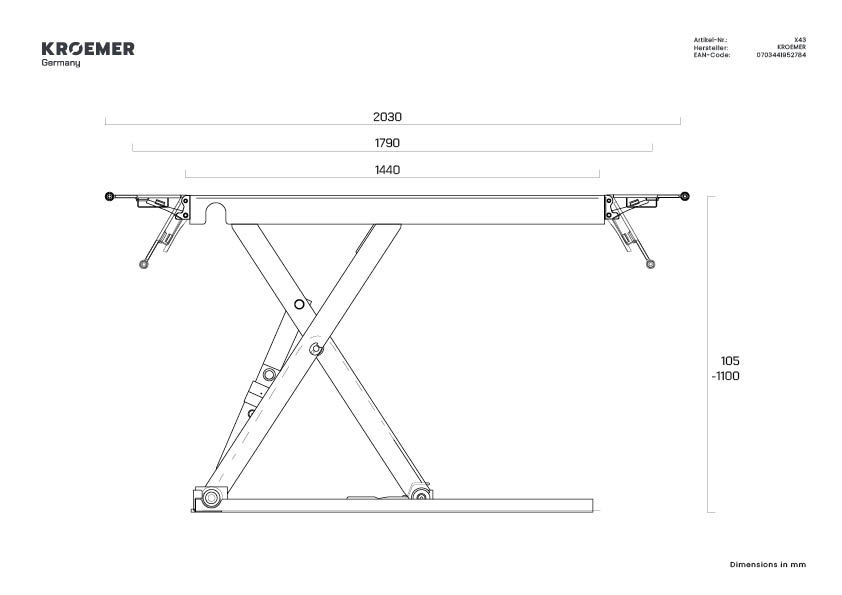

X43 Technische Zeichnung - Seitenansicht

Downloads

1. Technische Zeichnung X43
2. Schaltplan X43
3. Prüfbuch X43
4. Warum der Ölwechsel?
5. FAQ: Ungerade Plattform
6. FAQ: Überprüfung des Endabschalters
7. FAQ: Überprüfung Sicherung
8. FAQ: Arretierung der Auffahrrampen
9. FAQ: Ölwechsel
10. FAQ: Haussicherung ändern
11. FAQ: Überprüfung des Gleichrichters
12. FAQ: Bühne verbleibt in oberster Position
13. FAQ: Ablassgeschwindigkeit anpassen

Lieferumfang

Expressversandfähig

Lieferumfang

Mobile Kurzhub Scherenhebebühne bis zu 4.1t (Ohne Druckluft) X43
E-Motor 230V oder 400V Hydraulik Einheit
Komplettes Krömer Fahrwerk (Mobilkit)*
Schwerlastanker**
Set Gummiklötze X215 (4 Stück)
Deutsche Bedienungsanleitung und Prüfbuch für die UVV Abnahme als Download in unseren FAQ's
Rechnung mit ausgewiesener MwSt.

Nicht in der Lieferung enthalten:

Öl - kann aber optional bestellt werden (Füllmenge: 5 Liter)
Befestigungssatz (optional)
2. Set Gummiklötzer X215 (4 weitere Stück)
Fahrzeug

Unterhalb der Beschreibung befindet sich der Zubehörbereich mit einer großen Anzahl an Produkten und Service für die X43.

* Hinweis zum Mobilkit: Das Mobilkit ist ausschließlich zum Positionieren und Versetzen der Scherenhebebühne vorgesehen. Vor der Inbetriebnahme und jeder Nutzung der Hebebühne muss das Mobilkit vollständig demontiert werden. Die Hebebühne darf nur auf geeignetem Untergrund und fachgerecht am Boden befestigt betrieben werden. Eine Nutzung mit montiertem Mobilkit oder ohne sichere Bodenbefestigung ist unzulässig und kann zu schweren Personen- und Sachschäden führen.

** Hinweis zu den mitgelieferten Schwerlastankern: Setzen Sie sich vor der Montage mit dem Ankerhersteller oder Ihrem Beton- und Stahlbetonbauer in Verbindung um zu überprüfen, ob die mitgelieferten Schwerlastanker für den vorhandenen Werkstattboden geeignet sind. Bei ungeeignetem Untergrund oder im Zweifelsfall ist ein passendes und zugelassenes Ankersystem selbst zu beschaffen.

Informationen zur Entladung

Trotz der hochwertigen Lackierung können Kratzer durch Logistik, Qualitätskontrolle und Aufbau an der Bühne auftreten.

Die Metallrahmen, die um die Hebebühne befestigt werden dienen als Schutz und gehören zu der Verpackung.

Verpackungsmaße Scherenhebebühne X60
